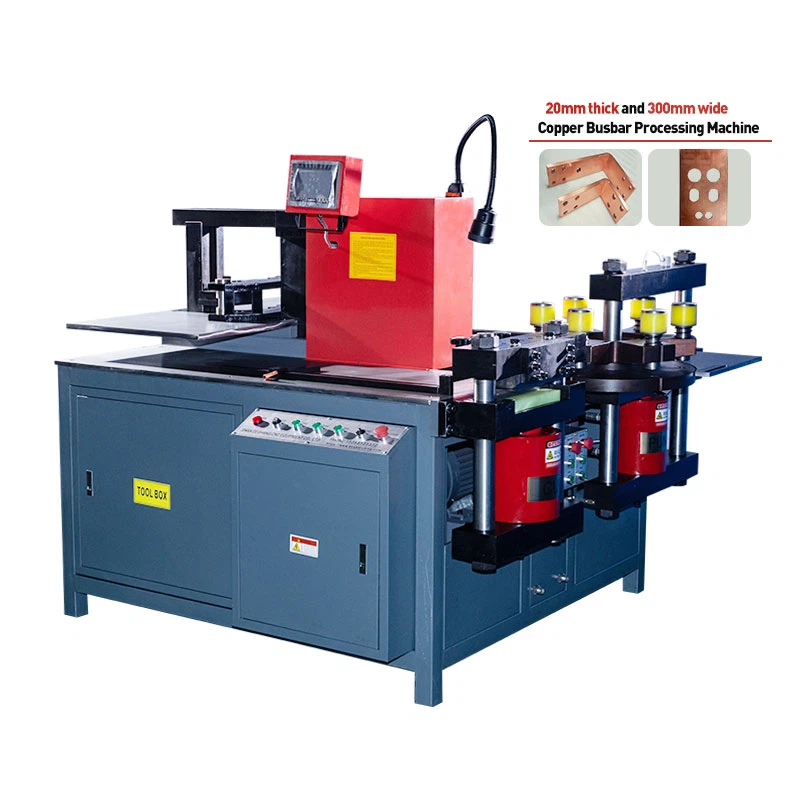

آلات بوسبار

تحتوي الجهاز على ثلاث وحدات معالجة: اللكم ، القص والانحناء ، ويتم التحكم فيها بواسطة Siemens PLC الألمانية. وظيفتها الرئيسية هي معالجة الأشرطة النحاسية والألومنيوم من مواصفات مختلفة. تحتاج فقط إلى تحديد وحدة المعالجة المقابلة لإكمال معالجة مختلفة من النحاس والألومنيوم بسرعة وسهولة.

إرسال التحقيق

الوصف

معلمة المنتجات

DSMX -803 معلمات معدات آلات بوس بوس بوس بوس بوس:

القوة الاسمية (KN): 800

يموت اللكم. المدى (مم): ф4.3~ф36

الأعلى. سمك (مم): 20

الأعلى. العرض (مم): 300

الأعلى. سمك القص (مم): 20

الأعلى. عرض القص (مم): 300

الأعلى. عرض الانحناء الأفقي (مم): 300

الأعلى. سمك الانحناء الأفقي (مم): 20

الأعلى. حجم الانحناء العمودي (مم): 10 × 100

الطاقة (كيلوواط): 3 × 7.5kw

دقة الانحناء (درجة): ± 1 درجة

كرر دقة الانحناء (درجة): ± 0. 3 درجة

الجهد المقنن: 380 فولت

البعد الخارجي (مم): 2050 × 1600 × 1650

الوزن الكلي (كجم): 2100

تفاصيل المنتجات

ومحطة القص:
المزايا الهيكلية: تتبنى محطة القص النحاسية لقرار البوسار هيكل قص كبير في أسطوانة الزيت ، مع مقطع عرضي مسطح ، لا نفايات ، لا نوبات ، لا زوايا منهار ، بنية متزايدة متكاملة ، إجهاد محسّن ، وعدم تشوه بعد الاستخدام طويل الأجل.
تقنية الشفرة: يتم تثبيت الشفرات العلوية والسفلية رأسياً ومتوازي ، والشقاس ناعم وخالي من الأشرطة.
سعة القص: يمكن قصها 20 مم سميكة و 300 مم من النحاس\/الألومنيوم.

cut

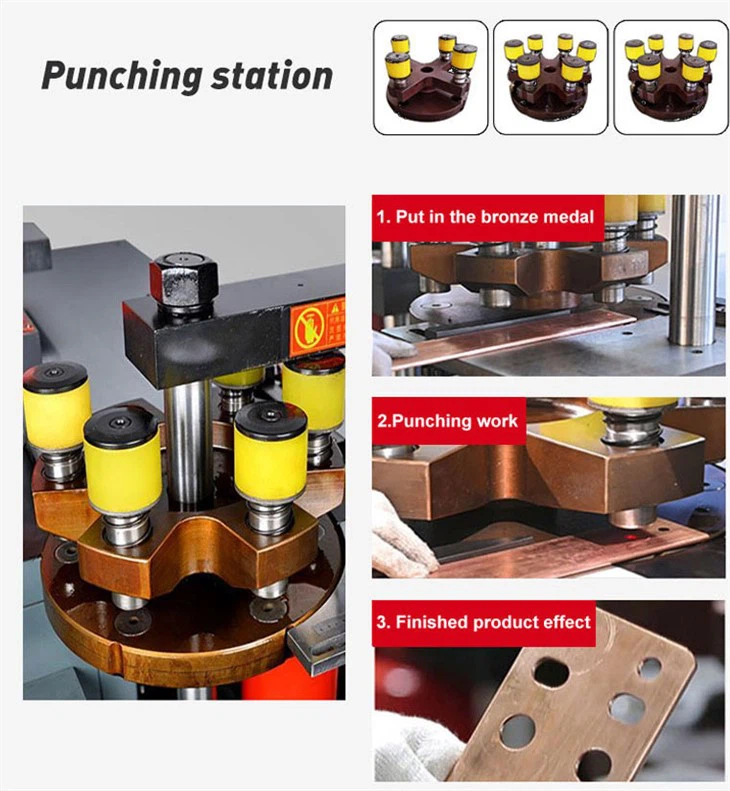

ومحطة اللكم:
الإنتاج التعاوني والفعال متعدد المحطات: يمكن أن تعمل محطة اللكم بالتوازي مع القص والانحناء والمحطات الأخرى ، والعمليات مستقلة ولا تتداخل مع بعضها البعض ، مما يقلل بشكل كبير من دورة المعالجة.
تصميم المحطة:
مكتبة محطة البرج: يتبنى البرج المدمج المكون من ستة محطات الحديد الدكتايل لتحسين تركيز القالب ، ويمتد الحياة ، ويغير القالب بكفاءة وسهولة.
قالب اللكم:
التخصيص: يدعم تخصيص الأشكال المختلفة مثل المستديرة ، ثقب الخصر ، ثقب مربع على شكل خاص ، إلخ ؛
جودة عالية: يتم اختيار الصلب CR12MOV للأداة ، وهو مرتفع في الصلابة ، مقاومة للارتداء ودائم ؛
من السهل الحفاظ على: اللكمة العلوية قابلة للفصل ، وسهلة الاستبدال ، وتقليل تكلفة الاستخدام.

punch

ومغلق محطة الانحناء
سهل التشغيل ودقيق في القياس. يحتوي Workbench على مسطرة فولاذية مدمجة ، والتي يمكن أن تقيس بسرعة حجم بسبار وتحسين كفاءة العمل.
مزود بنظام CNC ذكي ، يتم وضع شاشة CNC مباشرة أعلاه لسهولة التشغيل والعرض. أدخل سماكة BUSBAR ، والطول ، والطول والمعلمات الأخرى ، ويحسب النظام تلقائيًا ست زوايا ثني مثل T-Type و U-type و Z-type ، وهو فعال ودقيق.
يدعم طرق الانحناء المتعددة مثل الانحناء المسطح ، الانحناء الرأسي ، نوع U و Z-type. يمكن أن يحقق استبدال القالب أيضًا عمليات خاصة مثل النقش والضغط على الطرفية ، والتي يمكن أن تلبي احتياجات المعالجة المعقدة بشكل مرن.

Vertical bending mold

Horizontal bending mold

Twisting Mould

والمحطة الهيدروليكية
تم تجهيز محطة معالجة BUSBAR لدينا هيدروليكي مع 3 محركات نحاسية نقية ، 3 صمامات ملوية ، 3 مضخات زيت ، مقاييس مستوى الزيت وصمامات تنظيم الضغط. لديها قوة مستقرة ومرنة وآمنة. سواء أكان ذلك معالجة شاقة أو تعديلًا دقيقًا ، يمكن أن يوفر دعمًا موثوقًا لإنتاج بسبار!

Hydraulic Oil Pump
