آلة بسبار التلقائي في المواقع

المنتجات الوصف الأوتوماتيكي تحديد المواقع الجهاز بوسبار مجهزة بثلاث محطات معالجة أساسية: اللكم ، القص ، والانحناء. يتم وضع سدادات Servo 4 بدقة ، ويستخدم كل منها نظامًا هيدروليكيًا مستقلًا لدعم التشغيل الموازي لثلاث محطات ، ...

إرسال التحقيق

الوصف

وصف المنتجات

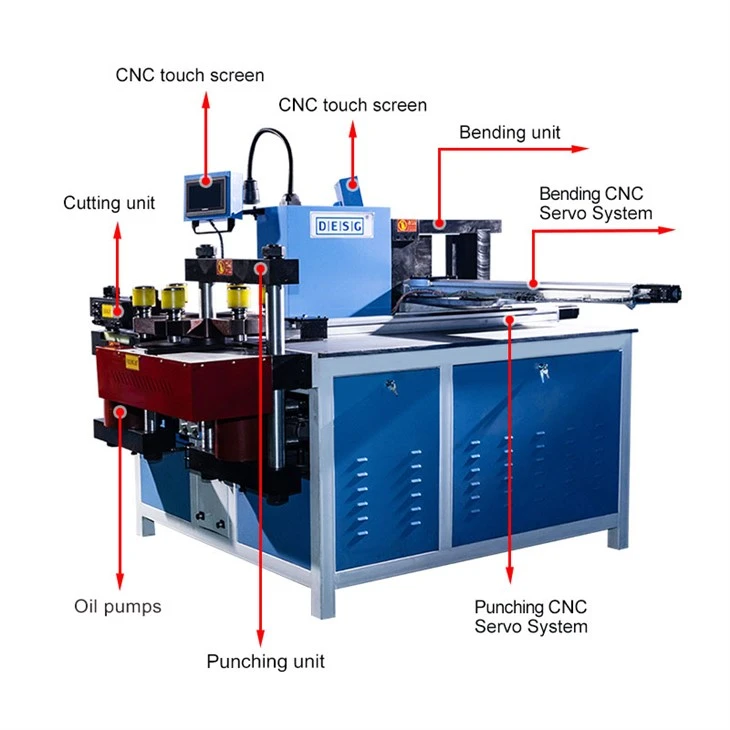

تم تجهيز معدات آلة بسبار التلقائي بثلاث محطات معالجة أساسية: اللكم والقص والانحناء. يتم وضع سدادات Servo 4 بدقة ، ويستخدم كل منها نظامًا هيدروليكيًا مستقلًا لدعم التشغيل الموازي لثلاث محطات ، مما يحسن كفاءة الإنتاج بشكل كبير.
1. محطة اللكم
مزود بنظام سيادو (CNC) المزود بنظام CNC المحلي التلقائي ، يمكن ضبط مسافة الحفر المطلوبة والملعب عن طريق لمس الشاشة ، ويمكن ضبط مواقع المحور X و Y-Axis تلقائيًا لتحقيق حفر عالي الدقة دون تصنيف مسبق. يمكن أيضًا لكمة 5 ، 000 الثقوب بشكل مستمر. تدعم شاشة اللمس CNC CNC تخزين مجموعات متعددة من معلمات حجم اللكم. يمكن للنظام حفظ المعلمات المعدلة والاتصال بها مباشرة عند معالجة نفس الشغل في المرة القادمة دون تحرير متكرر.

Punching station

2. محطة القص
مع تبني هيكل القص في العمود المزدوج ، يتم تثبيت السكاكين العلوية والسفلية رأسياً وموازا لضمان أن تكون الحافة المتطورة مسطحة وخالية من الأشرطة. كما أنه يستخدم محركات المؤازرة وتكنولوجيا التحكم التلقائي PLC لضبط حجم سدادة القص بسرعة ودقة وفقًا لاحتياجات الإنتاج. من السهل تشغيله ، ويقلل بشكل فعال من التدخل اليدوي ، ويحسن بشكل كبير كفاءة القص والجودة.

Shearing station
3. محطة الانحناء
بالاعتماد على محرك المحرك المؤازرة ، يمكنه تحديد موقع سدادة السدادة تلقائيًا والتحكم في طول الانحناء بدقة. من خلال إعدادات البرمجة ، يمكن لبرنامج واحد تحقيق تعديل مرن لزوايا متعددة ومواقع ثني متعددة لتلبية احتياجات الانحناء المتنوعة والتعامل بسهولة مع عمليات الانحناء المعقدة.

Bending station 4. نظام التحكم في PLC

يستخدم نظام التحكم مجموعة كاملة من أنظمة الكمبيوتر ، ويدرك التحكم الرقمي من خلال التشغيل التعاوني لـ PLC (وحدة تحكم المنطق القابلة للبرمجة) ومستشعر الإزاحة ، مما يجعل عملية الانحناء أكثر دقة. يمكن للمعدات حساب طول القطع تلقائيًا وزاوية الانحناء ونقطة الانحناء.

Servo motor

معلمات المعدات

الوصف التلقائي للمعلمة بوسبر الوصف:

1. معالجة معلمات الأداء
(ط) معالجة الختم
أقصى قوة ختم: 500kn
نطاق الختم: ф4.3 ~ ф36㎜
مواصفات المواد المعمول بها: الحد الأقصى للسماكة 16㎜ ، الحد الأقصى عرض 260㎜
السكتة الدماغية الفعالة: ختم محور y السكتة الدماغية الفعالة 1200 مم ، ختم x محور السكتة الدماغية 2200 ملم
(2) معالجة القص
أقصى قوة القص: 800kn
مواصفات المواد المعمول بها: الحد الأقصى للسماكة 16㎜ ، الحد الأقصى عرض 260㎜
السكتة الدماغية الفعالة: قص محور X السكتة الدماغية الفعالة 1200 ملم
(3) معالجة الانحناء
قوة الانحناء القصوى: 500kn
مواصفات المواد المعمول بها: الحد الأقصى عرض 260㎜ ، الحد الأقصى للسماكة 16㎜
انحناء السكتة الدماغية: 1200 ملم
الثاني. معلمات المعدات الأساسية
الأبعاد: 210017101670 (الوحدة: مم)
طاقة المحرك: 3 × 5.5 كيلو وات (إجمالي الطاقة 16.5 كيلو وات)
وزن الآلة: 2350 كجم
متطلبات تزويد الطاقة: تدعم 380 فولت ، 220 فولت ، 415 فولت وتخصيص الجهد الأخرى
نظام المؤازرة: مزود بـ 4 مجموعات من أجهزة المؤازرة لضمان دقة المعالجة والاستقرار
ما سبق هو ترتيب منهجي لمعلمات المعدات. إذا كنت تعتقد أن بعض العبارات تحتاج إلى تعديل ، أو ترغب في إضافة المزيد من تفاصيل المعدات ، فلا تتردد في إخبارنا بذلك.
