آلة النقش بسبار

ما هي الصناعات التي تناسبها آلة معالجة بسبار الثلاثة في واحد؟

تستخدم آلات معالجة بسبار على نطاق واسع في العديد من الصناعات، بما في ذلك الجوانب التالية بشكل رئيسي:

1. مجموعة المفاتيح الكهربائية ذات الجهد العالي والمنخفض: تلعب آلات معالجة قضبان التوصيل دورًا رئيسيًا في تصنيع مجموعة المفاتيح الكهربائية ذات الجهد العالي والمنخفض، والتي تستخدم لمعالجة مواصفات مختلفة من قضبان التوصيل النحاسية والألمنيوم لضمان التوصيلات الكهربائية المستقرة والموثوقة لمجموعة المفاتيح الكهربائية.
2. تصنيع المحولات: تستخدم صناعة تصنيع المحولات أيضًا على نطاق واسع آلات معالجة قضبان التوصيل لمعالجة قضبان النحاس والألمنيوم داخل المحولات، مما يحسن كفاءة الإنتاج وجودة المنتج.
3. قناة الناقل: يتم استخدام آلة شريط الناقل الهيدروليكية النحاسية PLC CNC الجديدة 3-بوصة-1 في إنتاج قنوات الناقل لمعالجة وتجميع قضبان التوصيل، مما يضمن استقرار وسلامة النقل الكهربائي.
4. حامل الكابلات: في تصنيع حوامل الكابلات، يتم استخدام آلات تثقيب قضبان الناقل الهيدروليكية لمعالجة وتثبيت أجزاء التوصيل الكهربائي لحامل الكابلات، مما يحسن كفاءة البناء والسلامة.
5. المفتاح الكهربائي: في عملية تصنيع المفاتيح الكهربائية، يتم استخدام آلات معالجة قضبان التوصيل لمعالجة وتجميع أجزاء التوصيل الكهربائي داخل المفتاح، مما يضمن موثوقية وسلامة المفتاح.
6‌. معدات الاتصالات: في تصنيع معدات الاتصالات، يتم استخدام أدوات آلة شريط الناقل لمعالجة وتجميع أجزاء التوصيل الكهربائي للمعدات، مما يضمن التشغيل المستقر لمعدات الاتصالات.
7. الأجهزة المنزلية: في تصنيع الأجهزة المنزلية، يتم استخدام آلات البثق المستمر لقضبان النحاس لمعالجة وتجميع أجزاء التوصيل الكهربائي للأجهزة المنزلية، مما يضمن استخدامها الآمن.
8. بناء السفن: في بناء السفن، يتم استخدام ماكينة قص وثني وتثقيب 30t لمعالجة وتثبيت أجزاء التوصيل الكهربائي للسفن، مما يضمن استقرار وموثوقية النظام الكهربائي للسفينة.

تم تصميم آلة معالجة Busbar لتحسين كفاءة معالجة النحاس ولضمان سلامة متطلبات العمل للمعدات الداعمة للطاقة.

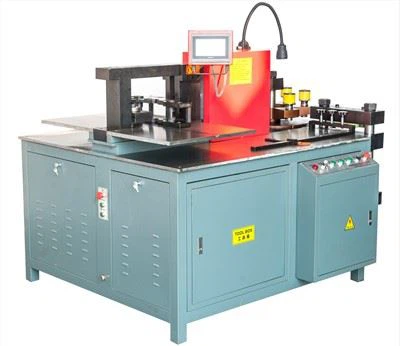

المواصفات الفنية لآلة معالجة بسبار

المعلمةإيه اسم الوحدة DSMX-303SK-B
قوة التثقيب (KN) 300 نطاق التثقيب (مم) ф 4.3~ф 30
السماكة (مم) 15 العرض (مم) 160
قوة القص لمعالجة القص (KN) 500
السماكة (مم) 15 العرض (مم) 160
قوة الانحناء لمعالجة الانحناء (KN) 300
العرض (مم) 160 السُمك (مم) 15
الأبعاد بالمليمتر: 1888*1350*1420
قوة المحرك: 3 × 4 كيلو واط
وزن الماكينة : 1380 كجم
يصف CNC زاوية الانحناء CNC، ويتحكم Siemens PLC في زاوية الإدخال المباشر، والدقة ± 1 درجة، والتكرار ± 0.5 درجة. التثقيب، القطع، الطي، ويمكن أن تعمل في وقت واحد. يمكنك أيضًا إدخال الارتفاع وطول الجانب لمعالجة قطعة العمل المطلوبة (Z-bend) مباشرةً.

ميزات المنتج

طريقة التشغيل
هناك وضعان للتحكم: الزر ودواسة القدم. عند ثني الزاوية، اختر الانحناء اليدوي واضغط برفق على مفتاح القدم أو الزر الأمامي لإكماله. إذا كانت الزاوية بحاجة إلى ضبط دقيق، يمكنك اختيار زر البوصة في الوضع اليدوي.

وحدة اللكم
من خلال اعتماد القرص الدوار المتكامل على شكل ستة قوالب على شكل سن، فإنه لا يضمن الاستخدام طويل الأمد دون تشوه فحسب، بل يضمن أيضًا المحاذاة المطلقة بين القوالب العلوية والسفلية، ويحسن تركيز القالب، ويطيل عمر الخدمة. محطة التثقيب مجهزة بثلاثة أنواع من أجهزة تحديد المواقع: مسطرة تحديد المواقع الميكانيكية ثنائية الاتجاه، وضوء الليزر، وإبرة تحديد المواقع. اللكم يوفر وقت العمل ويحسن كفاءة العمل.

وحدة الانحناء
أ. يتم التحكم في زاوية الانحناء بواسطة CNC من خلال التعاون مع PLC وأجهزة استشعار الإزاحة، وتقوم المعدات تلقائيًا بحساب طول القطع، وزاوية الانحناء، ونقطة الانحناء. إن تجنب استخدام الآلات الحاسبة لإجراء العمليات الحسابية المعقدة يمكن أن يمكّن المبتدئين من إنتاج منتجات مؤهلة مثل الحرفيين ذوي الخبرة دون إهدار شريط نحاسي واحد.
ب. يتم توصيل نقطة القوة ونقطة القوة لمحطة الثني بواسطة عارضة عرضية بسمك 50 مم، مما يعزز بشكل كبير القوة الميكانيكية مقارنة بالثني المفتوح

وحدة القطع
تعتمد محطة القص هيكل قص بعمود مزدوج، مع قوة قص مستقرة وقوية وموحدة؛ زوج من شفرات القص المسطحة مع وسادات البولي يوريثين، فإن قطعة الشغل التي تتم معالجتها بواسطة آلة التصنيع لديها حافة قطع ناعمة، لا نفايات، لا نتوءات، ولا زوايا منهارة.
